NC400厚板.3;冲床自动送料机,冲床送料机
来源:冲床送料机作者:钜沣冲床送料机网址:http://www.tjhuapin.com

1 概况

Ø本技术规范书适用于本公司生产的DSMT+DJM3S +GCF的功能设计、结构、性能和试验等方面的技术要求。

Ø本技术规范书所提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方保证提供符合现行技术规范书和现行工业标准的优质产品。

Ø卖方提供的产品应完全符合买方以书面方式提出的有关各供货设备的技术条文。

2 卖方的责任

Ø卖方应严格按照买方提供的技术资料进行生产,严格执行买方所提供的技术资料中的制造规范和检验标准。

Ø买方负责履行设备制造和交货进度。卖方保证不能因正在履约的其他项目及其他任何原因,而影响到本投标设备按期保质保量的完成与交货。

Ø买方与卖方执行的标准不一致时,按较高标准执行。

二、技术要求及技术参数:

1 技术要求:

(1)、配电箱有通风散热系统,并加装防尘网,钢板大于2mm,箱内有足够操作空间;

(2)、变频器安装在设备后面配电箱内;

(3)、放料架两头朝向要求:装料侧靠近冲床;

(4)、放料架扩张方式:采用油压式扩张及收缩;

(5)、放料架转向定位结构强度需要保证在现有使用条件下工作两年以上,其限位卡销进入销孔距离不小于15mm;

(6)、放料架扩张时(扩张到φ508mm内径的卷料),支撑板角度大于80°;

(7)、放料架两个料头上设置宽度标尺,单位mm;

(8)、放料架设置扩张放松按钮,要求操作简单有效;

(9)、放料架A型挡料部件的高度小于500mm,采用两边夹紧的方式固定;不会造成扩张板表面弄伤。

(10)、放料架扩张板扩张时(扩张到φ508mm内径的卷料),扩张板之间的间距大于70mm,方便吊运卷料的吊带取出;

(11)、放料架刹车调整方式:采用气压可调式碟式刹车,制动力大小可调整;

(12)、放料架转动有动力并采用激光传感器控制,与校平机同步运行;

(13)、两个料架切换方式:手动旋转切换方式;

(14)、放料架现场安装由8颗M16*100的膨胀螺丝现场固定;

(15)、光栅门采用光电无段变速,自动调整放料速度;

(16)、S字校平机采用的变频器生产厂家为:    ;

(17)、S字校平机送料速度60m/min

(18)、S字校平机采用类比光电无段变速,自动调整送料速度。

(19)、S字校平机入口处圆弧半径大于500mm.

(20)、S字校平机设置拉料急停输出接口,方便后续冲床安装时互锁;

(21)、S字校平机设置紧急停止按钮,按下后所有动作停止;

(22)、S字校平机出口部高度调节采用蜗轮蜗杆升降机调节;

(23)、S字校平机滚轮数量按照上78配置

(24)、S字校平机调整方式采用前后独立调整,采用蜗轮升降+双幅数字手轮调整,调整方式为四点独立,灵敏度高,操作直观准确,便于调整;

(25)、S字校平机防拉料装置要求结构轻便,转动部分使用轴承等机构;

(26)、冲床要提供SPM的模拟量电压(DC0~10V)输出,以方便校平机的同步控制

(27)、同冲床具有连锁功能与冲床同步停止或运行;

2、技术参数:

项目

规格

备注

型号

400SP-S

适用材料宽度

50-350 mm

料卷外径   mm   Max

φ1500 mm

料卷内径   mm

φ508±20 mm

φ430 –φ508-φ530 mm

料架承重Kg    Max

2000 Kg×2 Pcs

校正材料厚度

0.3~0.8 mm

料架扩张范围

φ430~φ530 mm

料架扩张方式

液压式

送料方向

左→右

S送料高度

870±100mm

蜗轮蜗杆升降调节

料架使用电机功率

3.7-5.5KW

工作滚轮

φ38  上7下8

加前置上3下4

夹料滚轮

φ66×2组

校正速度

0~60 m/min(max)

校正使用电机功率

3.7Kw-5.5

设备电压

3Ph 220V 50Hz

设备颜色

绿色或灰色

三、主要功能要求:

(1)、料架运行:由激光传感器控制送料速度转动运行;

(2)、光栅门多段变速光电:五段式速度控制放料;

(3)、料架刹车:使料卷保持恒定张力,防止料卷松散;

(4)、校正停止:当材料送到此光电开关处时,开关检测到有信号,为避免材料堆积过多,而造成杂乱,校正部分将自动停止送料。材料离开此光电后,校正机自动开始送料;

(5)、校正无段变速光电:当材料离光电越来越近时,校正机送料速度加快。当材料离光电越来越远时,校正机送料速度越慢;

(6)、紧急停止:当校正部速度低于送料机速度时,材料会张紧,触碰到紧急停止开关,冲床、送料机、校正机都会停止,以保证机器设备不会被损坏;

四、

伺服生产线1-200;冲床自动送料机,冲床送料机

精密二合一+伺服送料机生产线1;冲床自动送料机,冲床送料机

厚板6mm二合一+400伺服送料机生产线;冲床自动送料机,冲床送料机

滚轮送料机生产线;冲床自动送料机,冲床送料机

nc数控送料机;冲床自动送料机,冲床送料机

NC400厚板.3;冲床自动送料机,冲床送料机

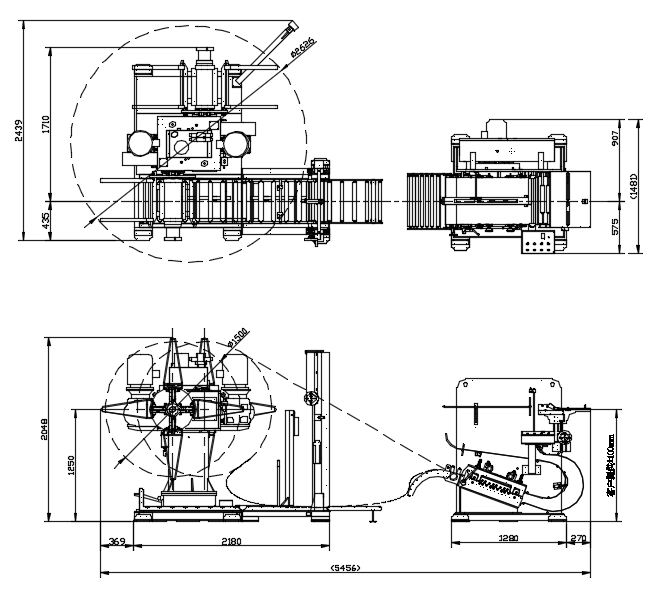

机器结构图:

    说明:客户高度1260mm

五、设备备件及图纸、设备资料要求:

1、卖方随机提供设备的合格证书、装箱单、设备出厂检测报告1套、技术说明书1套;

2、设备制造厂家提供的技术说明书1套需包含以下资料,且资料要求与实物一致:

(1)、设备的电气原理图、元器件布局图、电气接线图、程序梯形图(含注释)、常见故障维修指导手册(包括设备动作流程图)、电气系统中涉及到的所有元器件和易损件清单,清单内容应包括:元器件使用型号、厂家及数量;

(2)、设备气动原理图、元器件布局图、气动连接图、气动系统中涉及到的所有元器及易损件清单,清单内容包括:元器件使用型号、厂家及数量。

(3)、设备液压原理图、元器件布局图、液压连接图、液压系统中涉及到的所有元器件和易损件的清单,清单内容应包括:元器件和易损件的名称、品牌、型号规格、使用数量等。

(4)、设备结构图、机械组件结构图、工装加工图、机械系统中所涉及到的标准件(或品牌器件)的清单,清单内容应包括:标准件(或品牌器件)的名称、品牌、型号规格、使用数量等。

(5)、卖方提供设备所配外购标准件清单,要求注明数量、生产厂家及规格,并配备生产厂家提供的使用说明书。

(6)、在合同签订后20天内,卖方提供设备的安装地基图、地基施工图,用电容量及所需用气流量等资料给买方,便于买方做设备安装的前期准备。

六、其他要求:

1、安全及环保要求:设备制作需符合国家安全及IS014001环保要求,不得有油污泄露(要求对冷却液、润滑油等有防泄露措施)、噪音不得高于80分贝;设备、附件及元器件必须遵守欧盟ROHS 指令的要求(即镉(Cd)≤100ppm、铅(Pb)≤1000ppm、汞(Hg)≤1000ppm、六价铬(Cr6+)≤1000ppm、多溴联苯≤1000ppm、多溴联苯醚≤1000ppm。对于包装物料镉、铅、汞、六价铬四种物质含量和不得超过100ppm)。

2、设备、附件及元器件必须为全新件,外购标准元件需为近2年内生产,不得使用淘汰产品,对于所使用的标准件要求按以下品牌进行配置(除前面技术条款中特殊指定部分外)。

a. 可编程控制器PLC及操作面板:OMRON品牌。

b. 继电器、光电开关、传感器:为OMRON ,F&C等品牌。

c. 开关按钮、指示灯等:APT、Schneider品牌。

d. 气动元件:AirTAC、其它进口品牌。

E. 轴承:校正机滚轮与料架轴等关键部位所用轴承为日本NACHI、NSK、NTN品牌品牌
