伺服偏摆送料机、冲床自动送料机,伺服送料机
来源:冲床送料机作者:钜沣冲床送料机网址:http://www.tjhuapin.com

天津市华品自动化科技有限公司

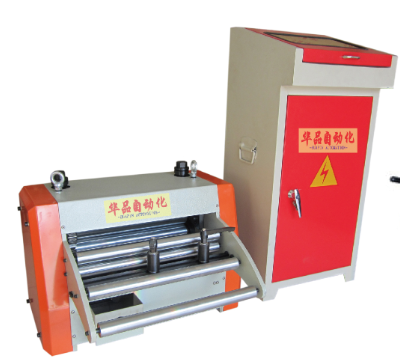

NCF伺服滚轮送料机系列

使用说明书



地址:天津市北辰区双街工业园319号

电话022-26886922  传真022-26886922

Http://www.tjhuapin.com E-mail:tjhuapin@163.com

目录

第一章:概述

1 规格说明…………………………………………………….1

2 电气控制说明……………………………………………….2

3 操作说明…………………………………………………….3

4 电气常见故障及排除……………………………………….4

5 安装说明………………………………………. .............5

第二章:控制面板介绍

控制面板………………………………………….....................6

画面描述………………………………………….....................7

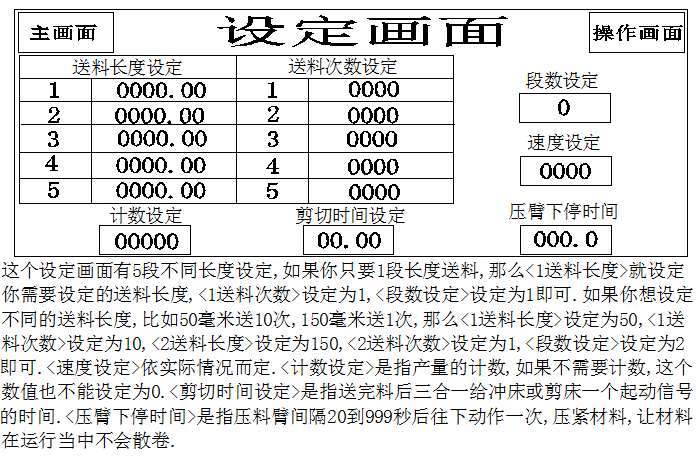

基本参数的设置.........................................................................8

第三章:具体操作步骤

1、电源的开启……………………………………….....................9

2、材料的导入及设置......…………………………......................10

   3、自动送料的启动……………………………............................11

第四章:故障与排除

1、故障现象及排除方式...………………………………………..12

第五章:日常维护

1、日常保养.......................………………………………………..13

2、定期检查.....................................................................................14

第六章:电路图.....................................................................15

第一章 概述

1、规格说明:

1.1本系列的产品适用于材料厚薄不同,长宽不同的送料加工,为了充分发挥您所选购的产品最大优势,同时也为了避免对您所选购的产品带来不必要的损害,请确认您的材料是否符合您所选购的产品。

1.2本系列的产品规格表:

型号

最大送料宽度

最大送料长度

材料厚度

模具线高

最大送料速度

NCF-200

200 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

NCF-300

300 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

NCF-400

400 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

NCF-500

500 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

NCF-600

600 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

NCF-700

700 mm

9999.99mm

0.2-2.5mm

70-170mm

60m/min

2、电气控制说明:

2.1本机采用何服电机及PLC编程器组合为控制系统,专用独立电柜控制,输入电源为交流三箱50HZ/380V,非专业人士请勿配线,否则有触电危险。

2.2本机动作均可在控制箱上的控制面板完成,参数设置可在控制面板上的人机界面(显示屏)完成,中文字幕,操作方便。

3、操作说明:

3.1电控柜内的主电源开关置于ON挡。

3.2确认急停按钮处于弹起状态。

3.3开启控制面板上的红色开关。

3.4气源接至过滤器上,将气压调至0.4MPa。

4、电气常见故障及排除:

4.1总电源不上电,检查进线电源电压是否正常。

4.2气缸无动作,检查控制气缸的电子阀,感应接近开关,过滤器。

5、安装说明:

5.1于冲床台面一侧,照安装板设定位置及大小钻攻4个牙孔,将安装板固定其上。

5.2将主体部分用吊绳吊起,对正滑板与安装之间的键,并用2个配套的螺丝拴将主体固定于安装板上。

5.3当送料机高度水平位置与冲模压不一致时,NCF送料机滑板会有100mm左右的调整量可供调整,此时可将滑板上的2个螺丝松开,调整固定于安装螺栓,则可改变送料机的水平位置,至合适位置后,将螺丝紧固。

5.4固定好模具,确保模具与滚轮方向垂直,并于冲床滑块上安装好放松位置,(注:如冲压薄料时托料至下模之间若有一段距离,必须将导料装置装好,以不使材料弯曲为原则,且模具固定要与滚轮垂直,否则材料会偏料,送料有阻力,造成送料距离长短不一)。

5.5于冲床合适部位安装电控箱及接近开关,并检测其是否正常工作。

第二章 控制面板及画面介绍

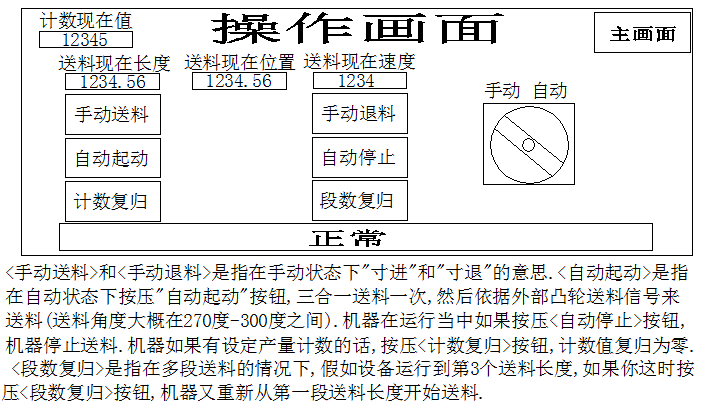

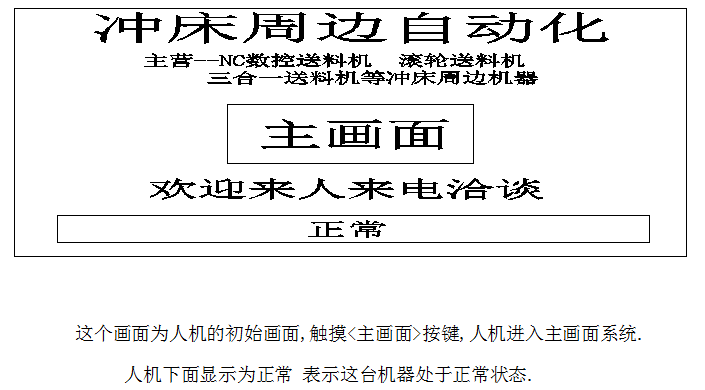

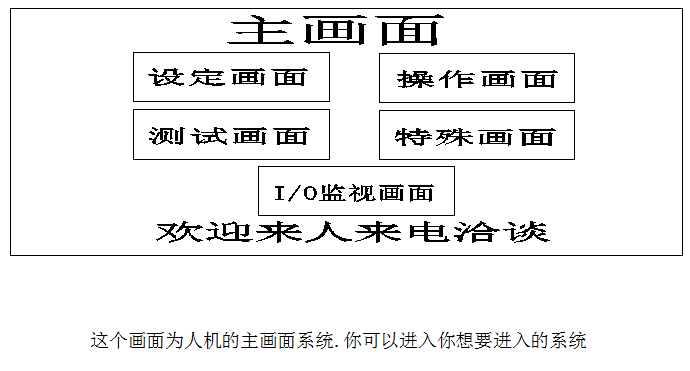

1、画面描述:

具体操作步骤

电源的开启:

1.1、确保外部电源已接通。

1.2、先打开控制柜上的总电源开关,使设备主电源接通。

1.3、打开控制面板上的红色开关,使控制电源接通。

2、材料的导入及设置

2.1、开动矫正机或材料架,将材料缓慢放出;

2.2、根据材料的宽度调整2个挡料轮的位置,以不阻碍材料的运行为准;

2.3、将放松手柄上抬,材料放入上下滚轮之间,放下放松手柄,松开材料厚度调整手柄的固定螺丝,上下调整手柄,让放松支架有大约5mm的摆动间隙,再将手柄固定螺丝锁紧(注:放松支架若没有间隙,材料会压不紧而打滑,造成送料不准,且材料厚度有变化时,必须重新调整);

2.4、压料弹簧的作用是施加压力给上滚轮,使上滚轮能够压住材料,并将材料送出,故压力应以材料不会打滑为原则,材料厚时应压力大一些;

2.5、设定好送料长度后,看实际情况,相应的设定好送料速度,有关设定的方法,后面将作详细介绍;

2.6、送料的有关参数设定好后,由于约数的原因,实际的送料长度与设定的数值不太一样,所以应在手动模式下,按送料测试,冲床、行程、冲压、调整好送料的实际长度;

2.7、当模具内销尖端进入销孔时,可调整放松丝杆至碰到放松支架的轴承,直至材料放松为止,并将丝杆螺母锁紧(气动放松的送料机,则应调整好放松的角度,即在±150左右);

2.8、送料开始的调整是由冲床的旋转凸轮来调整,所谓送料开始信号,就是要以冲床曲轴的哪个角度开始送料,本机送料的角度推荐值为9点到3点(2400-900);

2.9、设置完成后,应先单冲试模,调整好后方可连续生产。

3、自动送料的启动

3.1、确认选择开关都在自动挡位上。

3.2、设置和调试完成后,按下“自动停止”后再按下“自动启动”,送料机已在自动状态。

3.3、开启冲床或剪床连续模式。

故障与排除

故障现象及排除方式

故障现象

原因分析

排除方式

送料误差有一固定方向

1、送料轮压力不足

1、增加压力

2、送料长度过长

2、上模脱料不良而造成拉料

3、送料不足

3、检查挡料板及脱板位置是否适当,或模具与NC是否成一直线

4、模具内有毛边或异物产生

4、检查挡料板脱料板是否有毛边及异物

送料时产生突发性的误差

1、NC送料机对材料的调整是否合适

1、整平机与NC的速度是否反搭配,或整平机与NC中间距离及料弧高度和冲床速度是否适当

2、滚轮与伺服马达之间传动间隙过大

2、将皮带调紧

3、卷料的相关条件

3、检查卷料的长、宽、厚是否标准

卷材蛇行

1、料卷宽度及挡料轮位置不当

1、重新调整

2、滚轮压力不均

2、重新调整

3、打滑卡死

3、检查模具导槽是否与NC是否成一直线,模具内是否有废料回升,材料是否有毛边

4、滚轮压力过大

4、重新调整

电器故障

1、NC不能启动

1、检查是否有电输入,或上一次做紧急停止后是否有做复归动作

2、做手动、单动时NC不能做此项功能

2、检查外部接线是否正确,按钮是否掉线

3、NC不能自动启动

3、检查NC起动开关及接线端子是否正常接触或有脱落现象

4、NC出现伺服故障码

4、须参考伺服编程说明

送料误差及方向都不一定

1、送料滚轮或齿轮上有金属或异物

1、清除之

2、送料起动,放松及冲床动作有干涉

2、按规定重新调整

3、滚轮打滑

3、按规定重新调整

4、伺服马达异常

4、须参考伺服编程说明

放松不顺

1、模具内导销作用不良

1、检查并修正

2、放松时间不正确

2、按规定重新调整

3、送料方向有偏移

3、检查工作方式是否正确,模具是否正常

4、偏心轴,放松轴失油卡死

4、清洗并加黄油

日常维护

1 日常保养:

1.1、滚轮的齿轮部分,涂上齿轮黄油并补充更换齿轮油。

1.2、滚轮间是否有污物,齿轮间是否有异物。

1.3、各机构间结合的螺丝及螺帽是否松动。

1.4、送料滚轮是否有良好的平行度

1.5、各部分是否有损伤变形异常现象

1.6、操作面板上的开关及显示屏是否异常

2、定期检查:

2.1、外部配线是否有变、损作、漏电或短路的状况。

2.2、操作面板按钮,接点是否导通,是否有油污附着。

2.3、控制盘内继电器的各触点是否良好。

2.4、NC伺服系统是否经常积压灰尘及油污,环境温度是否过高

2.5、在电控箱内有一个冷却风扇是为了保护伺服马达避免过热,冷却风扇中有一个过滤是用来保护风扇远离灰尘,但如果过滤器被堵住,冷却风扇的功能就会失效,控制箱的温度上升,导致电晶体损坏



保修卡

购买商名称:                                机器名称:

购买商地址:                                机器型号:

购买商电话:                                出货日期:

用户须知

a 由购机之日起保修壹年,消耗品不在保修范围之内;

b 下列情况不在保修范围内:

1、因错误操作,疏忽使用,自然灾害引起的机器损坏;

2、因操作不正常导致机件损坏;

3、曾被非本厂技术人员拆开或修理的机械;

4、使用非本厂消耗品或配件而引起的损坏;

5、使用非机器规定电压之范围而引起的损坏;

注:本厂机器电压为三相380V,50王HZ

三、除此保修卡外,其它任何商号及人士所发出有关之保修卡,均不为本厂认可;

四、请妥善保存此保修卡及正式购货收据(签单)或发票,于修理时,一并出示予本厂人员查阅,方为有效;

五、本卡如没有本厂印章及购机日期,则自动失效。
